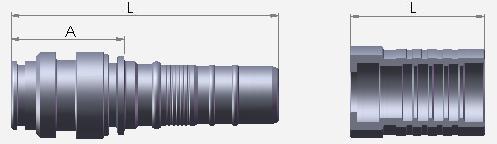

超高压DN系列内锁式六层芯子 Super-high pressure DN series interlocking six-layer core

代 号
PART NO.

公称内径 DN

尺寸 DIMERSIONS

A(mm)

L(mm)

DN32S×6-BX

32

64.5

137.5

DN40S×6-BX

40

72

170

DN50S×6-BX

50

74

176

超高压DN系列内锁式六层外套 Super-high pressure DN series interlocking six-wrap

代 号
PART NO.

公称内径 DN

尺寸 DIMERSIONS

L(mm)

DN32S×6-BW

32

75

DN40S×6-BW

40

102

DN50S×6-BW

50

108
